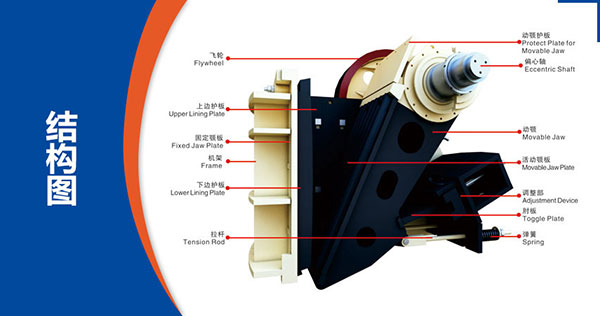

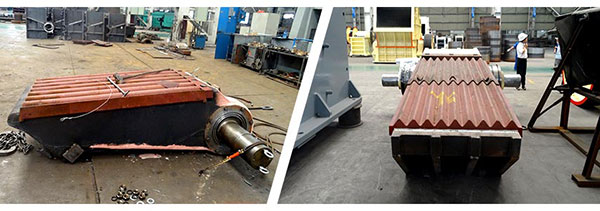

鄂式破碎機的工作結構是由動鄂和定鄂構成的工作腔組成。動鄂和定鄂承受的破碎力和物料的摩擦作用,易磨壞。為保護鄂板,一般在動鄂和定鄂的表面安裝的襯板(破碎板)。破碎板的表面一般做成齒形,破碎板齒峰的角度為90°～120°。大小由被破碎物料的性質和塊度而定,破碎較大塊物料時,角度應該大一點;破碎較小塊物料時,角度則小一點。齒輪的距離大小取決于產品的粒度,一般取約等于出料口的寬度,齒高與齒距之比可取為1/2～1/3。施工時,破碎板上下兩兩磨損的速度是不一樣的,下面要比上面磨損得快些。破碎板在鄂式破碎機工作時,直接與物料接觸,承受的破碎力和物料的摩擦,破碎板的使用壽命直接關系到鄂式破碎機的工作效率和生產成本,因此,延長鄂式破碎機的破碎板的使用壽命就顯得尤為重要。加強鄂破破碎板使用壽命可以從設計、選材、組裝及使用過程中的改良等方面出發。

pe顎破機的設計和選材

設計時需要注意動鄂和定鄂的破碎板應該齒峰對齒谷。這樣,破碎時對物料除了有擠壓作用以外,還有彎曲的作用,物料比較容易破碎。為了加強破碎板的使用壽命,中小型破碎機的破碎板設計成上下對稱的形狀,當下部磨損后可調頭使用;大型鄂式破碎機的破碎板設計成互相對稱的幾塊,以便磨損后可將破碎板調換使用。破碎板的材料一般選用白口鑄鐵。白口鑄鐵硬度較大、性較好、來源容易、價格便宜。缺點是性脆、容易折斷、使用壽命短。因此為了提高破碎板的使用壽命,材料采用含錳 12% 以上的錳鋼,常用的是 ZGMn13。錳鋼的韌性較好,雖然硬度不高,但因?yàn)榫哂欣浼庸び不�的特點,在壓力作用下會不斷被強化,因此在工作中不斷磨損又不斷強化,直到磨損至不能使用才報廢。錳鋼破碎板澆鑄后要通過水韌處理,水韌處理的操作大體上與淬火相同,即把鑄造出來的錳鋼破碎板加熱到 1,000～1,100℃ 后在水中快速冷卻。水韌處理后可以得到均勻的金相組織,并使金相組織固定下來,避免了在使用中自然發生相變而使性能變差。錳鋼的缺點是價格較貴,但從使用壽命、成本等方面總體考慮,ZGMn13 比白口鑄鐵使用壽命長、成本低。

pe顎破機的組裝

組裝pe顎破機時,破碎板要牢固地貼在鄂板上,破碎板和顎板之間應該墊平,兩者之間要用軟金屬(如:鉛、鋅等)作墊片,并用螺栓緊固。破碎機工作時,破碎板不應有松動現象,否則容易折斷或磨損破碎板,破碎板的使用壽命。所以,組裝時要安裝好破碎板,從而提高破碎板的使用壽命。

pe顎破機使用過程中的改進

在生產施工過程中,破碎板與物料直接作用,破碎力很大,是破碎硬度較大的物料時,導致安裝破碎板的螺栓振動、螺母松動。使破碎板磨損加劇并產生大的噪音,嚴重時破碎板脫落或折斷使設備停機,影響正常生產。遇到此類情況,只是開機前擰緊螺栓、螺母并不能解決問題,而要根據現場的實際情況具體問題具體分析,想辦法采取切實可行的方法解決問題。例如:可以采用彈簧防松減振裝置解決破碎板在工作中的松動,從而延長破碎板的使用壽命,提高工作效率。具體做法是利用彈簧做成螺栓防松動及自緊裝置,該裝置由內彈簧壓蓋、彈簧、外彈簧壓蓋組成,把這個裝置穿在螺栓上擰緊螺母,由于彈簧被螺母壓緊到程度后,產生很強的防振效果,由的破碎力產生的螺栓松動力被彈簧張緊力自動彌補,故螺栓不致于松動,從而延長破碎板的使用壽命,提高生產效率。
