【年處置200萬t建筑垃圾資源化生產線設計!附投資布局和工藝設備】據統計,我自1979年以來,建筑垃圾以每年8%-10%的速度遞增,目前,我建筑垃圾年排放數量已經過4億t,其中北京、上海等大城市年排放量均在3000萬t以上,建筑垃圾的數量已占到城市垃圾總量的30%-40%,預計到2020年,建筑垃圾將達到26億噸,2030年更將達到73億噸。
建筑垃圾資源化利用在發達家已發展多年,而我正處于發展時期。隨著近幾年砂石骨料的短缺,建筑垃圾等固廢逐漸受到家和地方的重視,骨料成為新的投資熱點。本文分享一條年處置200萬t建筑垃圾資源化生產線的工藝設計,它能將建筑垃圾中碎木屑、聚苯顆粒、破布和碎紙等雜質達到95%以上,而且骨料形狀良好,接近于砂石,希望對其他企業有借鑒意義。
一、生產線規模與規劃
該生產線年處理建筑垃圾200萬t,年生產道路磚、路沿石和花磚,以及各類砌塊20萬m³,分兩期建設,已部投產。本項目廠區占地約150畝,其中建筑垃圾堆場預留占地約80畝。
總廠區由建筑垃圾堆放場、分揀、骨料生產車間、混凝土制品生產車間,試驗區和辦公生活區等組成。
生產線從原料到成品工序,由北向南布置,且集中放置在廠區的北部,辦公區域位于生產區南部,鄰近大門,方便管理整個廠區的正常運行。
成品堆料場設置在規劃廠區的中部,離出入口較近,方便運輸。
在整個廠區集中的地方是砌塊的生產線、砂漿制造車間和建筑垃圾處置的生產線,在此設置機修車間和變電所,提供主要生產線的供電。

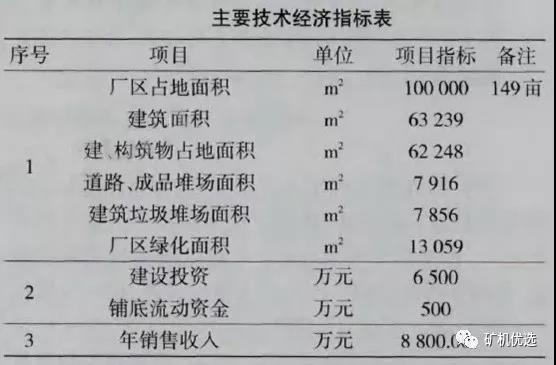

本項目主要技術經濟指標如下表:
二、工藝技術方案
1、建筑垃圾破碎工藝技術方案
工藝流程
固定式建筑垃圾處理生產線工藝流程圖如下:

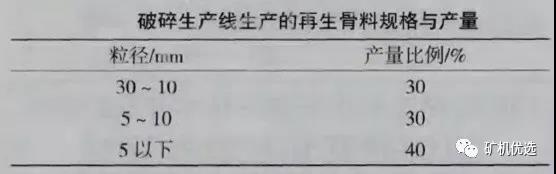

骨料規格和產量
本項目通過處置工藝,可以將建筑垃圾破碎成三類不同規格的骨料:
主要設備方案
建筑垃圾破碎設備有固定式和可移動式兩類,后者可現場進行破碎,較為方便,不過骨料可能會不規則,固定式破碎系統,如果工藝合適,可生產合格的骨料,用于混凝土和混凝土制品使用。
本生產線采用固定式處置設備,通過顎破+反擊破兩道破碎和一道篩分,使骨料分為粗、中、細三級骨料,并通過水洗和輕質物分離設施,提高骨料的品質。
2、混凝土制品工藝技術方案

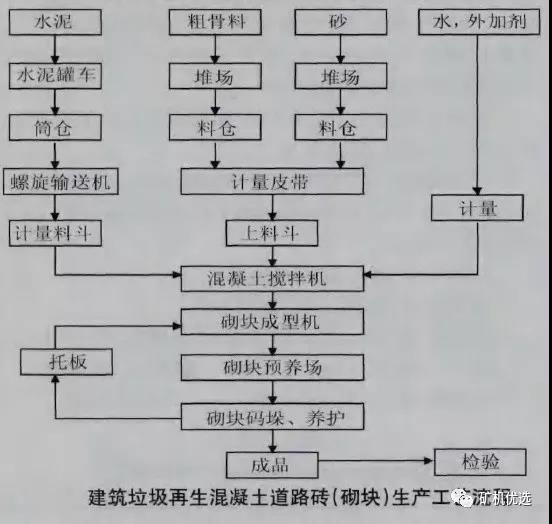

生產工藝流程

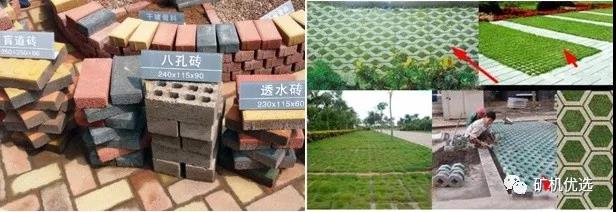

制品種類與性能
建筑垃圾混凝土制品有很多種,包括混凝土砌塊、混凝土墻板、道路磚、墻磚、路沿石和鋪路磚等。砌塊強度平均可達5MPa,道路磚與路面磚強度平均可達30MPa,路沿石強度可達10MPa。
生產線產能
本項目制品生產線是自動砌塊生產線,通過模具更換,可實現建筑垃圾混凝土制品產品種類的多樣性,其單線實際生產能力約為15萬塊(折普通磚)/d(兩班制),兩條線可達30萬塊(折普通磚)/d(兩班制)。
三、主要污染源和治理措施
1、廢氣與粉塵及治理措施
本項目為建筑垃圾處理并生產混凝土制品,屬于非燒結類產品,除了養護鍋爐產生少量煙氣外,在生產過程中不會產生其他煙氣。
在生產過程中的粉塵主要來自車輛進場、原料破碎,輸送等工段。在車輛進場前,在堆場前設置噴淋裝置,噴灑水來粉塵。對于車輛上較大泥土,可采用高壓水槍清洗。在設計中采取為主的原則,選擇揚塵較少的設備,針對揚塵較大的設備增設了收塵系統,并實際應用了兩臺640-7型收塵器,可滿足破碎和篩分設備的收塵需要。物料輸送盡量落差,加強封閉,減少粉塵外溢。
2、噪音及處理措施
噪音主要來自錘式破碎機、反擊式破碎機、振動篩、制磚機等,主要為機械噪聲。
為噪音污染,在設計上采用破碎車間地面下沉到地下-3.6m位置。另一方面,設計上采取建造密封及隔音、吸音性能良好的獨立機房的方法來噪音污染。并在上述工段實行兩班工作制,以夜間噪音擾民。
該項目運行兩年多來,通過不斷的技術革新、改進,已實現處理建筑垃圾的高度清潔化和零排放要求。建筑垃圾資源化利用已成為當前熱門的話題,多地紛紛出臺相關政策和法規,不過,建筑垃圾成分較為復雜,仍需不斷的研究,以便針對不同的建筑垃圾類型提供針對性的處理工藝方案。
