反擊式錘式破碎機結構組成

機體

機體采取組成式焊接件，以轉子為界，分為上、下兩大多數，上機體由幾部分組成，相互間用螺絲銜接，機蓋2、反擊襯板9的上方與送料溜子相連，送料溜子的部分重量支承在機蓋2上，反擊襯板8可開動至水平位置，經過維護蓋10可抽出錘軸，因此調換錘頭簡便，不拆卸送料溜子，下機體有墻板、門框組成機座，維護門6，可將蓖板體14整體取出，調換襯板15，墻板上軸承座的支承座下方裝有查看門16，大察錘頭以及蓖板的安裝及磨損狀況，上、下機體用螺絲銜接，工作腔內壁都有襯板。

轉子

轉子體是本機器的心臟部分，外錘盤（一）4、外錘盤（二）17以及內錘盤5時不變在方軸6上的，錘軸10、11在各錘盤之間分別按規定穿入錘頭8以及套7，轉子兩端用擋板2限制錘軸的軸向竄動，擋板用螺絲不變在外錘盤上，并用固頂板3不變，錘盤的安裝水平相互貼緊，錘盤與方軸用鍵（一）1、鍵（二）9不變，兩端用緊環13收緊，錘盤沿圓周八等分裝有二十一個錘頭8，每個錘頭重45千克，相鄰錘頭安裝如下圖交錯排列，錘頭可作360°回轉。

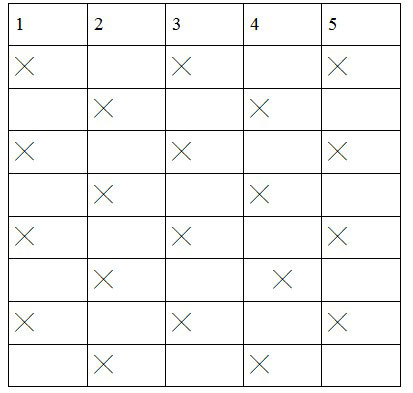

圖一

方軸有兩個型號為3G3640，雙列向心球面滾子軸承14支承，軸承內圈水平緊固靠譜，外圈在非驅動端為自由端，留有軸向游隙，軸承采取二硫化鉬（3號鋰基脂）潤滑，方軸的驅動端裝有皮帶輪15，皮帶輪用脹套16不變在方軸上，輪輻板上有8—Φ300孔供拆卸錘軸之用。

蓖板

兩蓖板位于轉子體下方180°方面內，用銷軸不變在下機體墻板上，用以調節碎石機的出料規格，襯板蓖縫排列趨勢不一樣而分為兩類：收斂性以及擴散性，如圖五（b）所示，用以調整沿軸向各排錘頭磨損的勻稱性。

驅動

本機由電機3驅動，助力小皮帶輪4，經過驅動帶5助力轉子，電機裝于電機底座12，底座就位在兩根滑軌13上，可由調節螺絲調整皮帶的繃緊程度。

銷軸

銷軸用以將蓖板不變在下機體墻體上，銷軸布置掌握銷弱斷面的構造，當有金屬雜料進入并卡在蓖板與錘頭之間無法粉碎時，的作用力使銷軸在銷弱斷面處切斷，使蓖板處落下，從而了錘頭以及襯板，切忌損壞性事件的發生。
